ZZYP直接作用型自力式压力(压差)调节阀 上海泉享的简单介绍

自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。 压力分段范围细且互相交叉,调节精度高。

ZZYP直接作用型自力式压力(压差)调节阀 上海泉享的详细信息

ZZYP直接作用型自力式压力(压差)调节阀 上海泉享

ZZY系列自力式压力调节阀

自力式压力调节阀技术参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程(mm

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.64.06.4

压力调节范围(MPa

1550 4080 60100 80140 120180 160220 200260
240300 280350 330400 380450 430500 480560 540620
600700 680800 780900 8801000 9801500 10002500

流量特性(

快开

调节精度(%)

±5

使用温度(

≤350

允许泄漏量

硬密封(l/h

单座:≤10-4阀额定容量(IV级);双座、套筒:≤5×10-3阀额定容量(II级)

软密封(ml/h

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

最大

10

最小

1.25

自力式压力调节阀特征特点:

自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
压力分段范围细且互相交叉,调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
橡胶膜片式检测,执行机构测精度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制精确。

自力式压力调节阀安装方式:

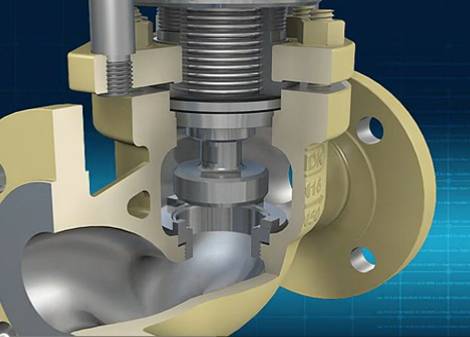

ZZYP-16B自力式压力调节阀(第一章第五节内部结构)

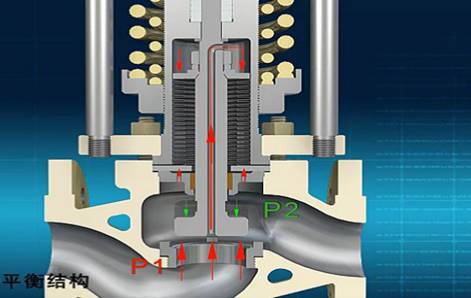

ZZYP-16B自力式压力调节阀(第一章第六节平衡原理)

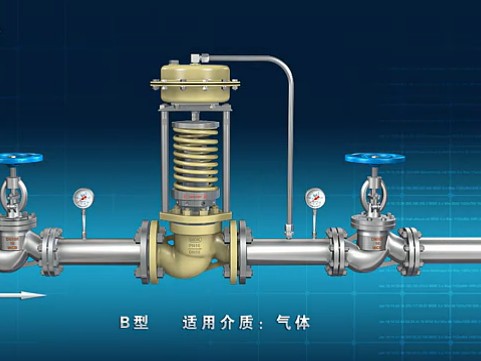

ZZYP-16B自力式压力调节阀(第一章第一节气体型)

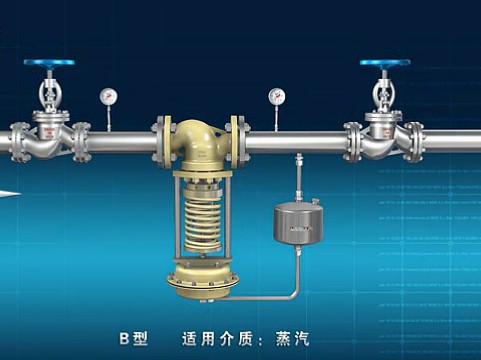

ZZYP-16B自力式压力调节阀(第一章第二节蒸汽薄膜式)

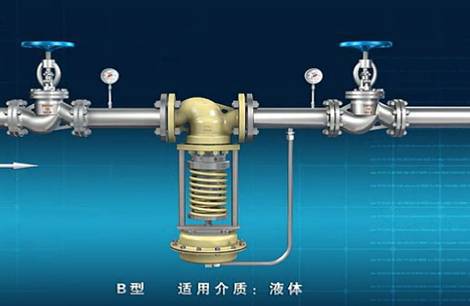

ZZYP-16B自力式压力调节阀(第一章第三节液体型)

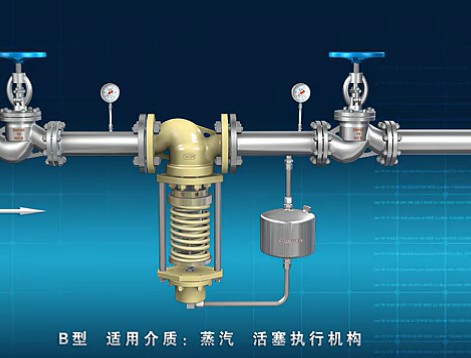

ZZYP-16B自力式压力调节阀(第一章第四节蒸汽型)

自力式压力调节阀型号及规格:

本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B)和泄压用阀前压力调节(K型)。产品公称压力等级有PN164064;阀体口径范围DN20300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从152500Kpa。可按需要组合满足用户工况要求。

自力式压力调节阀产品图片:

自力式压力调节阀

自力式压力调节阀订货须知:

订货时请用户提供以下资料

调节阀名称、型号
公称压力Mpa
公称通径(mm)
额定流量系数(Kv)
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
